Panduan Persiapan Praktik UPK Teknik Komputer dan Jaringan 2016

Dalam kegiatan uji kompetisi merancang bangun dan mengkonfigurasi sebuah wifi router berfungsi sebagai Gateway Internet , Web Proxy , DHCP Server dan Firewall

Alat dan Bahan :

• Koneksi Internet
• Routerboard
• PC Client / Laptop
• Kabel Jaringan
• Acsess Point

Langkah - langkah Pengerjaan :

•  Pertama kita masuk ke setingan tp-link dan mengubah network Lan menjadi satu sabnet dengan wifi yang ingin kita tembak misal : 192.168.43.xx lalu save dan setingan ip di laptop di samakan satu sabnet dengan perangkat Acsess Point

• Setelah itu masuk ke setingan wireless - wireless mode lalu pilih client seperti gambar di bawah ini

• Lalu scrol ke bawah klik survey pilih hotspot yang akan kita tembak tadi lalu klik connect setelah itu klik save

• Lalu setingan ip di laptop harus satu sabnet dengan perangkat , misalnya seperti gambar di bawahini

• Setelah itu klik ok pada setingan ip dan secara otomatis laptop kita /client terkoneksi dengan internet

• Pembuktiannya kita bisa ping di cmd seperti gambar dibawah ini

• Setelah itu pindah kabel yang tersambung di laptop kita ke dalam port Routerborad di ether1 dan port ether2 di sambungkan ke dalam laptop kita
• Lalu kita buka winbox klik neighboard tunggu hingga muncul mac address perangkat lalu klik mac address tersebut setelah itu klik connect seperti gambar dibawah ini

• Setelah masuk pertama kita beri nama pada interface dengan memberikan comment dengan cara klik salah satu ether lalu tekan tombol c , seperti gambar dibawah ini

• Lalu kita masuk ke setingan ip - dhcp client lalu klik + dan interface pilih ether1 lalu klik Apply , dhcp client berfungsi untuk memberikan ip secara otomatis dari Acsess Point

• Lalu tambahkan ip ether2 dengan cara klik + di setingan ip - addresess lalu berikan ip terserah anda klik interface ether2 seperti gambar dibawah ini

• lalu masuk setingan ip - dns lalu klik settings dan berikan dns pertama ip gateway ether1 dan kedua bisa ditambahkan dns telkom seperti gambar dibawah ini setelah itu klik ok

• lalu kita masuk ke setingan firewall , ip - firewall lalu klim + dan isikan seperti gambar dibawah ini lalu klik Action pilih Masquerade setelah itu klik ok

• setelah itu kita uji coba apakah sudah tersambung dalam internet dengan cara klik New Terminal lalu ping 8.8.8.8 , jika berhasil akan seperti gambar dibawah ini

• Lalu kita berikan dhcp server agar client mendapat ip secara otomatis dengan cara, klik ip - dhcp server lalu klik dhcp setup pilih dhcp server interface ether2 seperti gambar dibawah ini lalu klik next sampai selesai

• Lalu akan muncul seperti gambar dibawah ini

• Setelah itu setingan ip di laptop di buat otomatis seperti gambar dibawah ini

• jika berhasil akan menjadi seperti gambar dibawah ini

• Lalu kita bisa tes dengan ping di cmd seperti gambar dibawah ini

• Setelah itu kita membuat web proxy dengan cara klik ip - web proxy lalu klik web proxy setings lalu kita centang Enabled seperti gambar dibawah ini

• Setelah itu klik Access isi seperti gambar dibawah ini , Dst Host di isi situs yang akan kita block misal saya block *detik.com lalu klik ok

• Setelah itu kita masuk ke firewall - nat dan tambahkan seperti gambar dibawah ini

• Lalu pada Action pilih Redirect dan To Ports di isi 8080 lalu klik ok

• Setelah itu akan muncul seperti gambar di bawah ini

• Lalu kita coba apakah web proxy kita sudah berhasil atau tidak , pertama buka browser dan ketikan di address bar detik.com , jika muncul seperti gambar dibawah ini berarti sudah berhasil

• Jika web proxy sudah berhasil kita bisa membuat schedule dengan langkah pertama yaitu

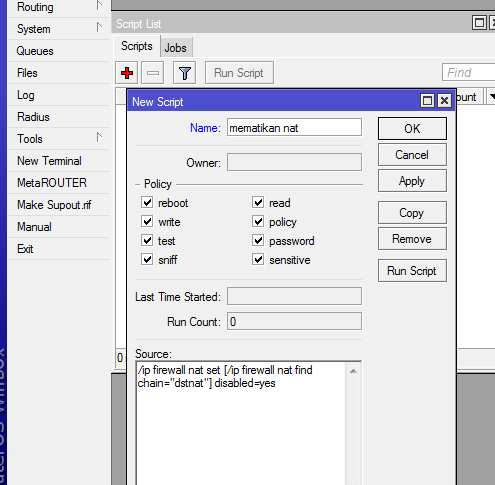

• Klik system - script dan isikan seperti gambar dibawah ini untuk membuat nat mati lalu klik ok

• Lalu kita buat untuk menghidupkan nat seperti gambar dibawah ini lalu klik ok

• Setelah itu kita coba dengan cara klik mematikan nat lalu klik Run Script , jika di firewall seperti gambar dibawah ini berarti berhasil

• Lalu kita coba yang menhidupkan nat seperti cara di atas

• lalu kita masuk ke system - sceduler dan klik + pertama kita buat penjadwalan yang mematikan nat isikan seperti gambar dibawah ini , On Event harus disamakan name yang sudah di buat di name script tadi lalu Start Time di isi jam berapa kita akan mematikan nat kita misal saya beri jam 15

• lalu kita buat satu lagi sebagai menghiudupkan nat seperti cara di atas

• Setelah itu kita coba tes dengan cara jam kita ubah , jam saya ubah di mode mematikan nat yaitu pada jam 15 lalu apply , jika berhasil akan seperti gambar dibawah ini

• Lalu kita coba yang mode menghidupkan nat saya buat pada jam 07.00

• Selesai

Semoga Bermanfaat...

Read More

Membuat Telpon VOIP dengan Server Trixbox

Langkah Langkah Membuat Server

• Pertama Download terlebih dahulu trixbox atau klik di sini

• Kali ini server saya install di Virtual box

• Pilih Type = Linux & Version = Red Hat



•  Lalu size saya beri 512 , size ram di beri sesuka anda

•  lalu klik create

• Pilih VDI , klin next

• Lalu Pilih Dynamical

• File Location di beri sesuka hati , lalu klik create

• Lalu klik Server voip yang sudah kita buat tadi

• Lalu klik gambar berkas untuk memilih os untuk server

• Cari os trixbox yang sudah kita download

• lalu klik start

• Lalu muncul gambar seperti di bawah ini klik enter

• Pilih us , lalu tab ok

• Lalu pilih system clock , pilih Asia/Jakarta

• Lalu isi password server anda sesuka hati

• Tunggu proses berikut beberapa saat

• setelah itu klik trixbox-base , enter

• Selesai kita menginstall server trixbox

• Setelah itu kita Login , username = root dan password = yang sudah kita buat tadi

• Lalu kita tulis setup untuk konfigurasi network , enter

•  Lalu pilih Network Configuration , tekan tab lalu ok

• Lalu pilih  Edit Devices , enter

• Klik enter

•  Lalu tekan spasi dan isi ip sesuai keinginan sendiri , setelah itu tekan tab enter

• Lalu tekan tab pilih save klik enter

•  Setelah itu tekan  tab pilih Quit , enter

• Setelah selesai mengkonfigurasi kita restart network dengan perintah service network restart

• Lalu kita cek apakah ip sudah terpasang dengan perintah  ifconfig jika berhasil muncul seperti gambar di bawah ini

•  Lalu kita buka browser ketik ip server yang sudah kita buat tadi , contoh 192.168.4.2

•  Lalu klik di pojok kanan switch dan masukan user = maint & password = password

•  Lalu klik PBX pilih baris paling atas

•  Lalu klik Extension klik Submit

•  Isikan  User = ( di beri angka sesuka anda ) , Dispaly = ( di beri nama sesuka anda ) , CID ( di beri password sesuka anda

•  Lalu klik ok

•  Lalu klik Aply Configuration Changes untuk mengaktifkan akun

•  Lalu klik  Continue

•  Lalu kita buka dan membuat akun di X lite , jika belum punya download software X lite terlebih dahulu

• Lalu kita klik Zip Acount Setting dan kita konfigurasi Display , User , Password  kita samakan seperti yang kita buat tadi , Domain di isi alamat server lalu klik  ok

•  Lalu klik Enable dan klik  Close

•  jika berhasil akan muncul tulisan Ready seperti gambar di bawah

•  Setelah itu kita coba , memanggil akun yang sudah saya buat sebelumnya di perangkat laptop lain dengan user 104  lalu klik gambar telpon hijau

• Jika berhasil akan muncul gambar seperti di bawah ini



•  Selesai , sekian referensi dari saya tentang membuat Voip .


  Semoga Bermanfaat...
